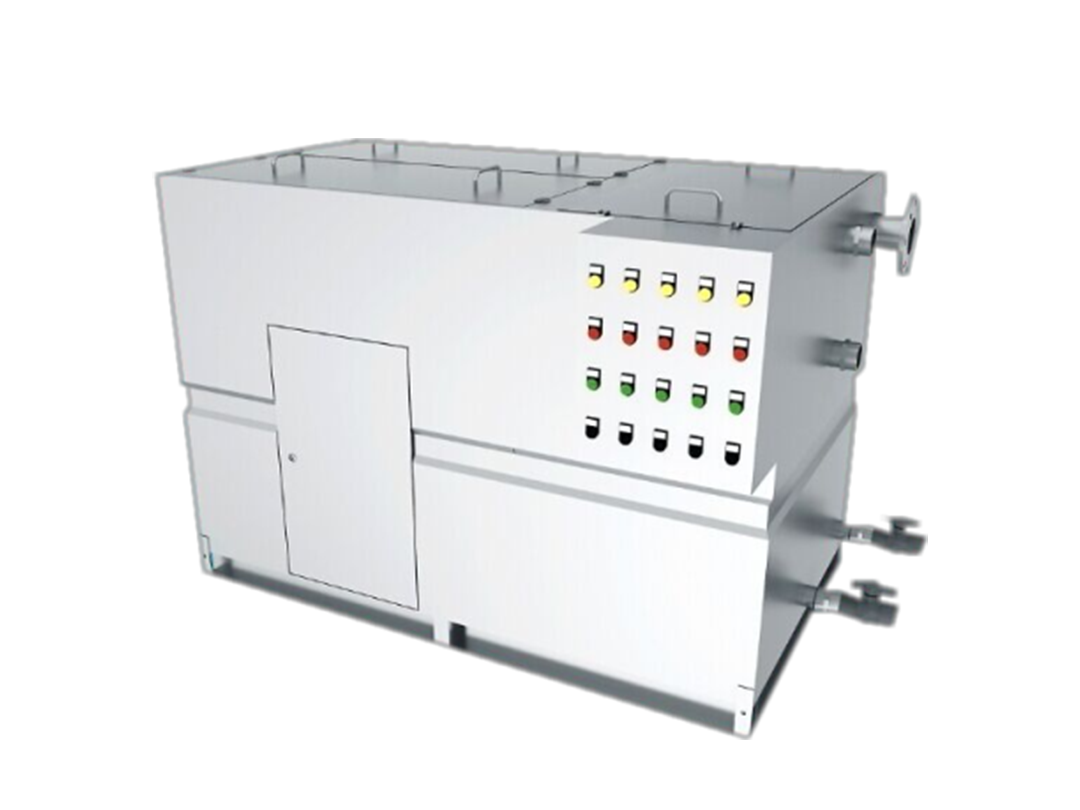

WGGY经济型油水分离器

设备主要应用在具备独立设备间或室内安装的环境下，其功能先把可选全自动型或智能型。除在安装方式上有所不同，在设备的使用功能及处理效果上和所选择的功能类型（全自动智能型）相同的。

产品简介

产品类型：设备间安装或地坑安装。

产品材质：SUS304、SUS316L、碳钢

配置说明

说明：●表示标配；

全密封结构	固液分离装置	油水分离装置	自动恒测装置	污水提升装置
●	●	●	●	●

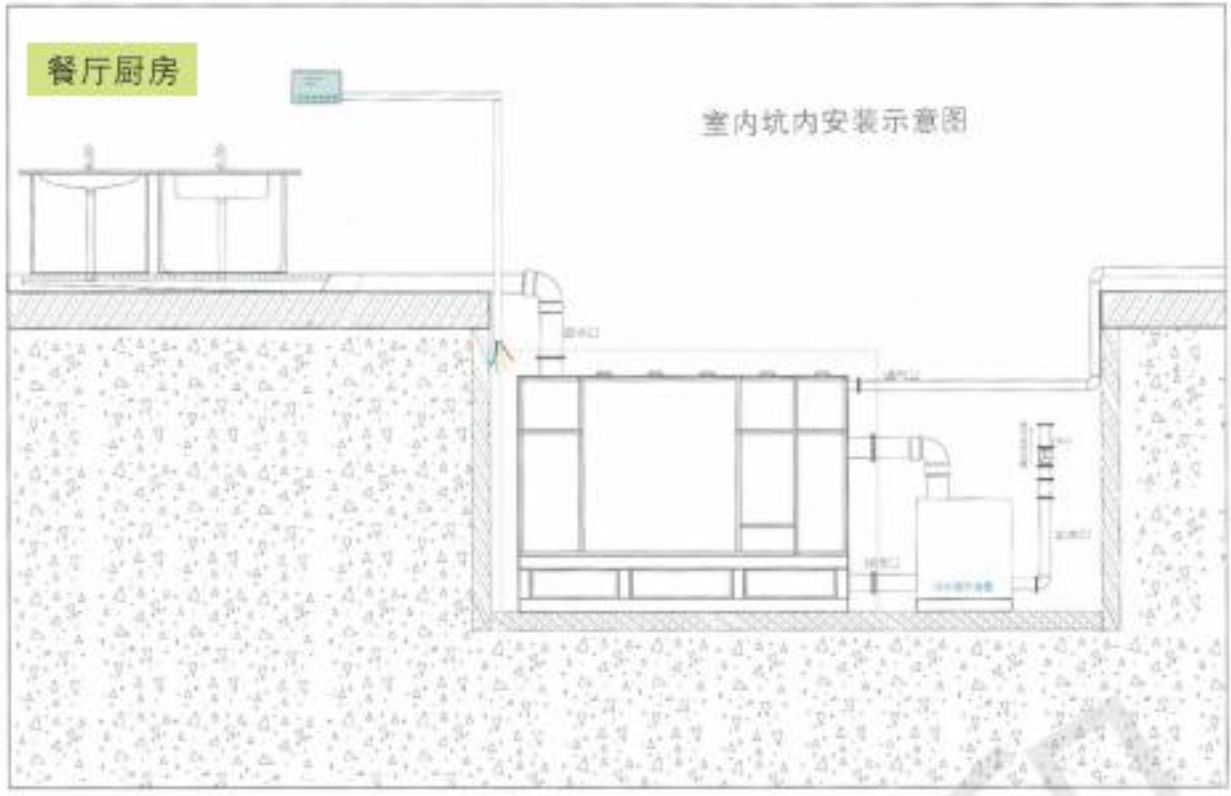

安装示意图

说明：

1、坑内安装时应考虑设备正面预留不小于1000mm检修维护空间。设备功能选择时宜选用内置式安装方式。

2、由于坑内安装类似于将设备空间下沉，帮地上式安装过程中所需要考虑的各种因素，在室内坑内安装过程中都应加以考虑。

3、室内坑内安装过程中出于安全考虑，应设置顶盖或做好安全警示标志，防止人员跌落基坑内，造成人员伤亡。

参数表

油水分离器（经济型）参数表

型号	WGGYQP-10	WGGYQP-15	WGGYQP-20	WGGYQP-25	WGGYQP-30	WGGYQP-35	WGGYQP-40	WGGYQP-50	WGGYQP-60	WGGYQP-70	WGGYQP-80	WGGYQP-100
处理量 Q (m³/h)	04-07	08-10	11-15	16-20	21-25	26-30	31-35	36-40	41-50	51-60	61-70	71-80
适用扬程 H (m)	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-25	7-25	7-25	7-25
单泵功率 N (kW)	0.75-3.0	0.75-3.0	0.75-3.0	1.5-5.5	1.5-5.5	1.5-5.5	3.0-7.5	3.0-7.5	3.0-7.5	3.0-7.5	3.0-11	3.0-11

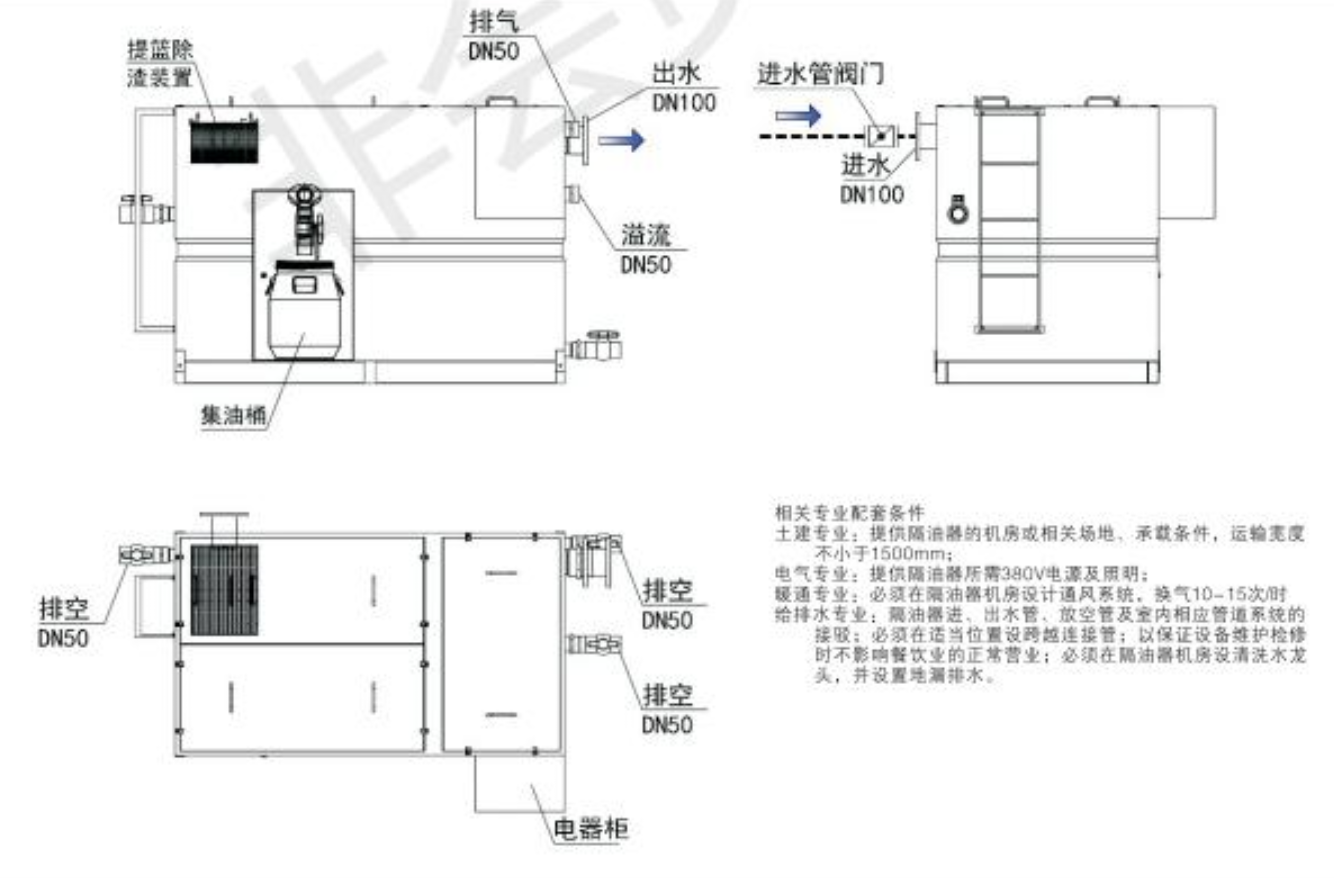

外型尺寸 (mm)
L1	1680	1880	2080	2280	2480	2680	2880	3080	3280	3480	3680	3880
B1	1330	1330	1330	1430	1430	1430	1530	1530	1630	1630	1730	1830
H1	1250	1250	1250	1450	1450	1450	1550	1550	1650	1650	1750	1850
安装空间 (地坑安装) (mm)
L	2400	2400	3400	3600	3800	4000	4600	4800	5000	5200	5400
B	1780	1780	1780	2100	2100	2200	2600	2800	2800	3000	3200
H	1800	2000	2200	2300	2300	2400	2400	2600	2600	2800	3000
进水口高度 (mm) H2	1040	1040	1040	1200	1200	1200	1300	1300	1400	1400	1500	1600
出水口高度 (mm) H3	1040	1040	1040	1200	1200	1200	1300	1300	1400	1400	1500	1600
通气口高度 (mm) H4	1040	1040	1040	1200	1200	1200	1300	1300	1400	1400	1500	1600
进水口管径 (mm) D1	DN100	DN100	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN250	DN250
出水口管径 (mm) D2	DN100	DN100	DN100	DN100	DN100	DN100	DN100	DN100	DN120	DN120	DN150	DN150
通气口管径 (mm) D3	DN50	DN50	DN50	DN50	DN50	DN50	DN50	DN50	DN80	DN80	DN80	DN80
